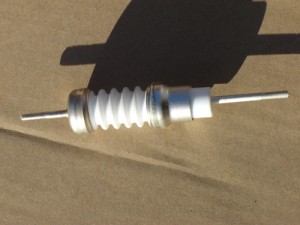

M3真空高压陶瓷电极芯

一.真空高压电极芯

1．应用范围：因具有可靠的密封性能和良好的高压绝缘性能，广泛用在超高真空，高真空系统中，用于真空系统与外界传输电压电流，电信号，温度信号,测量信号等连接。

2．工艺：经过高科技的压模，冲压，高温烧结，金属化，真空镀化，钎焊，捡漏等多道工艺加工而成，一般由真空陶瓷，可伐，不锈钢，无氧铜等材料组成，质量可靠。

3．技术指标：

1.电压：从常压到100KV。

2.电流：1-1000Ａ

３.气压范围：１０^－１０帕至２０Mpa

4.温度：-270度至450度

5.法兰接口形式：KF，CF，LF等

6.芯数：1-100芯

A 类

真空电极芯技术指标：尺寸作为参考，以实物为主

型号包含：类别+导电杆直径+耐压，如B-1-5型号：B类图，导电杆直径1毫米，耐压5KV

型号（类别-直径-耐压）	导电杆直径M（mm）	耐压（KV）	电流（A）	总长L（mm	内杆长A（mm ）	开孔直径∮(mm)	导电材料	类别(图)
B-1-5	1	5	2	90	47	5.5	4J33	B
A-1.8-3	1.8	3	5	90	37	7.1	4J33	A
B-1.8-5	1.8	5	5	90	37	7.1	4J33	B
A-3-3	3	3	10	90	37	7.1	4J33	A
B-3-5	3	5	10	90	37	7.1	4J33	B
B-3-10	3	10	10	120	45	15.1	4J33	B
B-3-30	3	30	10	200	78	28	4J33	B
B-3-50	3	50	10	250	70	60	4J33	B
B-3-100	3	100	10	400	80	60	4J33	B
A-4-3	4	3	20	100	40	10	Tu1	A
B-4-5	4	5	20	100	50	10	Tu1	B
B-4-10	4	10	20	120	45	15.1	Tu1	B
B-4-30	4	30	20	200	78	28	Tu1	B
B-4-50	4	50	20	250	70	60	Tu1	B
B-4-100	4	100	20	400	80	60	Tu1	B
A-5-3	5	3	30	100	40	10	Tu1	A
B-5-5	5	5	30	160	70	15.1	Tu1	B
B-5-10	5	10	30	120	45	15.1	Tu1	B
B-5-30	5	30	30	200	78	28	Tu1	B
B-5-50	5	50	30	250	70	60	Tu1	B
B-5-100	5	100	30	400	80	60	Tu1	B
A-6-3	6	3	40	120	55	15.1	Tu1	A
B-6-5	6	5	40	160	70	15.1	Tu1	B
B-6-10	6	10	40	160	45	15.1	Tu1	B
B-6-30	6	30	40	200	78	28	Tu1	B
B-6-50	6	50	40	250	70	60	Tu1	B
B-6-100	6	100	40	400	80	60	Tu1	B
A-8-2	8	2	80	120	55	15.1	Tu1	A
B-8-5	8	5	80	160	70	15.1	Tu1	B
B-8-30	8	30	80	200	78	28	Tu1	B
B-8-50	8	50	80	250	70	60	Tu1	B
B-8-100	8	100	80	400	80	60	Tu1	B
A-10-1	10	1	160	120	55	15.1	Tu1	A
B-10-5	10	5	160	160	70	15.1	Tu1	B
